In unseren FAQ Bauen in Überschwemmungsgebieten und wassersensiblen Bereichen haben wir Ihnen bereits erklärt, was überschwemmungsgefährdete Gebiete sind und welche Auswirkungen erfüllt sein müssen, um eine wasserrechtliche Ausnahmegenehmigung für Ihr innerhalb eines Überschwemmungsgebietes gelegenes Bauvorhaben beantragen zu können.
Was ist eine hydraulische Berechnung?
Wozu dient eine hydraulische Berechnung?
In diesem Blogbeitrag möchten wir Ihnen nun zeigen, wie das Überschwemmungsgebiet eines Fließgewässers ermittelt wird. Das ist vor allem dann wichtig, wenn sich Ihr Bauvorhaben in einem wassersensiblen Bereich befindet. Für diese wassersensiblen Bereiche liegen oftmals von behördlicher Seite keine Berechnungsmodelle für die Ausweisung eines Überschwemmungsgebietes vor. Dadurch kann Sie die zuständige Behörde dazu auffordern, einen Nachweis über die Berechnung von überschwemmungsgefährdeten Flächen für das betroffene Fließgewässer im Bereich der Baumaßnahme zu erbringen.
Unsere Teams aus den Abteilungen Hydrologie und Vermessung erstellen in diesem Fall ein sogenanntes hydraulisches Modell. Unter Hydraulik wird hierbei die Lehre von der Strömung von Flüssigkeiten verstanden. Es geht also um das Strömungsverhalten des Wassers.
Wie läuft eine hydraulische Berechnung ab?
Anhand der beteiligten Fachbereiche können Sie bereits erkennen, dass an der Erstellung eines hydraulischen Modells sowie der anschließenden Berechnung mehrere Gewerke beteiligt sind: Zunächst ist durch eine detaillierte Geländevermessung die Höhenlage der Geländeoberfläche im Bereich des Fließgewässers engmaschig aufzunehmen. Anschließend werden die Daten der Geländevermessung mit amtlichen Vermessungsdaten für das Umland des Gewässers verschnitten. Auf dieser Grundlage erarbeiten wir ein digitales Geländemodell für das Untersuchungsgebiet, das die Grundlage für die spätere Berechnung darstellt.
Weiter nehmen wir im Zuge einer örtlichen Aufnahme den örtliche Bewuchs und die Beschaffenheit der Uferböschungen sowie Gewässersohle auf. So können wir dem Geländemodell zutreffende Sohlrauhigkeiten zuweisen. In Abstimmung mit der Fachbehörde legen wir auf Grundlage der Einzugsgebietscharakteristik und mit Hilfe von Niederschlagsstatistiken ein Abflusswert (z. B. HQ100-Abfluss) fest, der dem Modell als Randbedingung zugewiesen wird. Auf Grundlage des so erarbeiteten Strömungsmodells kann simuliert werden, wie das Wasser bei einem möglichen Hochwasserereignis voraussichtlich im Gelände abfließen wird und welche Flächen dabei überflutet werden.
Hydraulische Berechnung in einem Fallbeispiel
Mit einem konkreten Beispielprojekt wird die zuvor erläuterte Vorgehensweise verständlicher: In der Nähe eines Flusses soll ein Solarpark errichtet werden, der zum Teil in den wassersensiblen Bereich des Gewässers eingreift. IFB Eigenschenk erarbeitete dazu ein hydraulisches Modell. Durch eine hydraulische Berechnung wurde also untersucht, inwieweit der geplante Solarpark in den überschwemmungsgefährdeten Bereich des Gewässers eingreift. Auf Grundlage der Berechnungsergebnisse konnte IFB Eigenschenk die Auswirkungen des geplanten Bauvorhabens auf das umliegende Gebiet und auf den Hochwasserabfluss bewerten.
Wie wir dabei vorgegangen sind, sehen Sie in unserer Bildergalerie:
Abbildung 1: Geländearbeit mit Tachymeter

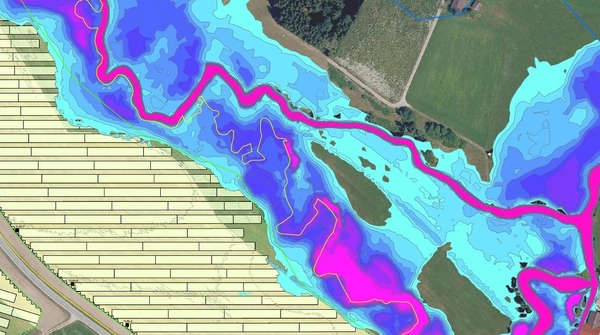

Abbildung 2: Zunächst wurden die Wassertiefen vor der Errichtung des Solarparks für den HQ100-Fall berechnet (Ist-Zustand).
Abbildung 3: Die Wassertiefen für den HQ100-Fall nach der Errichtung des Solarparks wurden berechnet (Plan-Zustand).
Abbildung 4: Wichtig für die Bewertung von möglichen Auswirkungen des Bauvorhabens auf die Umgebung sind außerdem die Fließgeschwindigkeiten des Wassers im HQ100-Fall.
Mit Hilfe der in den Abbildungen 2 bis 4 dargestellten Berechnungsergebnissen konnten wir nachweisen, dass die Errichtung des Solarparks keine nachteiligen Auswirkungen auf den Hochwasserabfluss verursacht.
